Spezialgeräte

Technische Daten

Stromversorgung 20 - 28V DC / 50mA oder 10 - 15V DC / 100mA

State-Of-Health-Relais Eigenschaften 48V / 6A

Power-Relais Eigenschaften 250V AC / 5A

Ping-Zeit 30s

Wartezeit 5min

Power-Off-Zeit 40s

1H-Zeit 60min

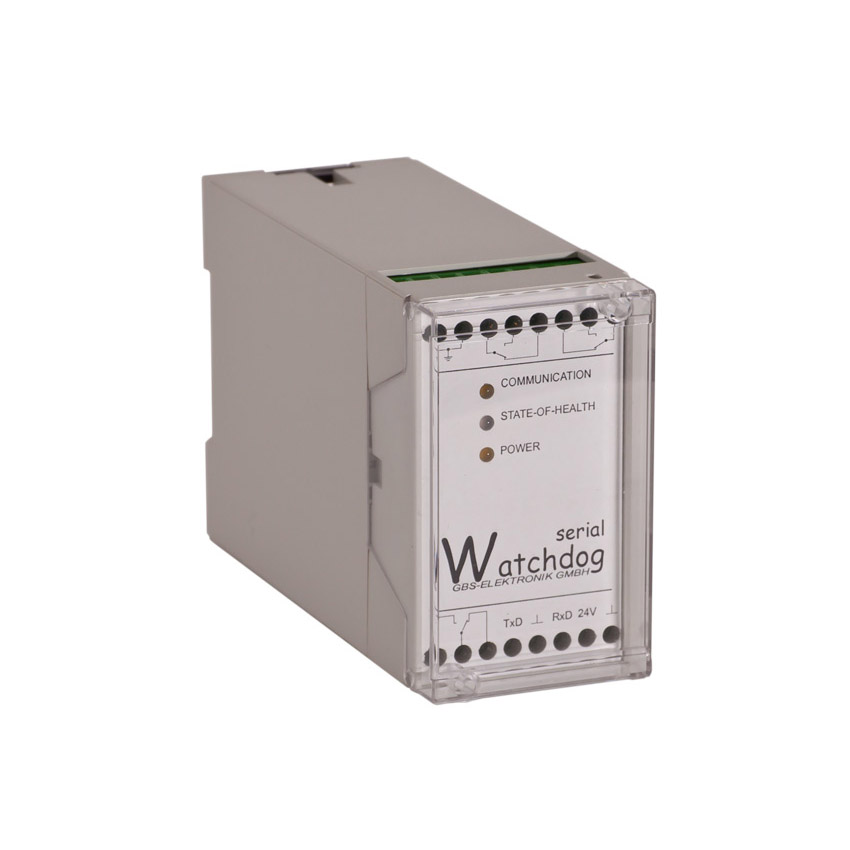

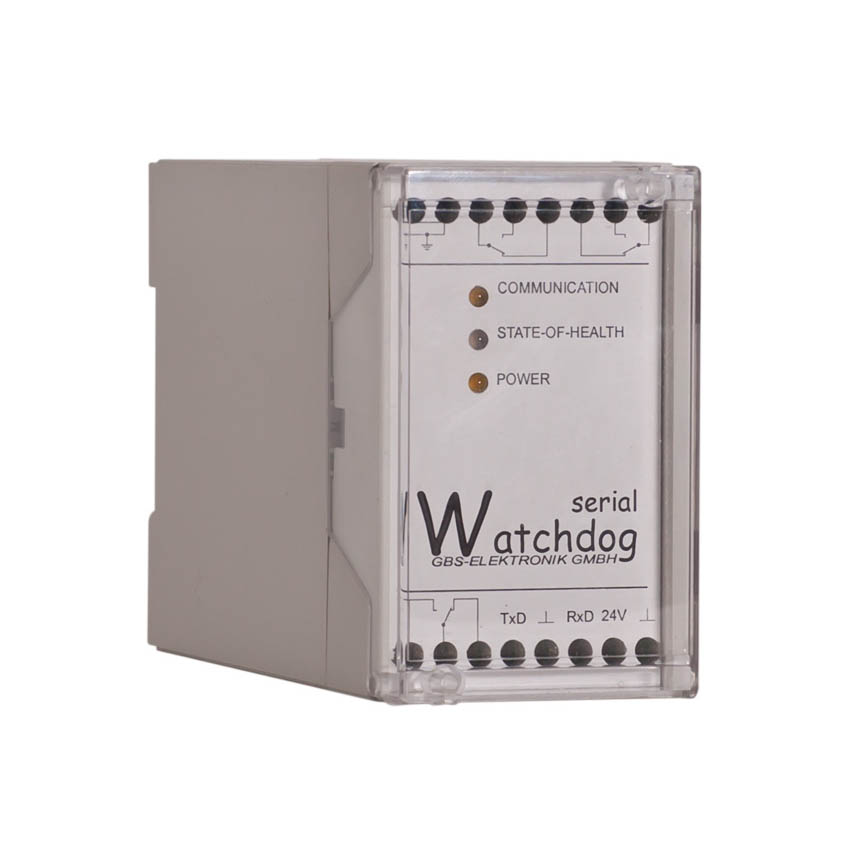

Abmessungen in Gehäuse 109.5 × 75 × 45mm

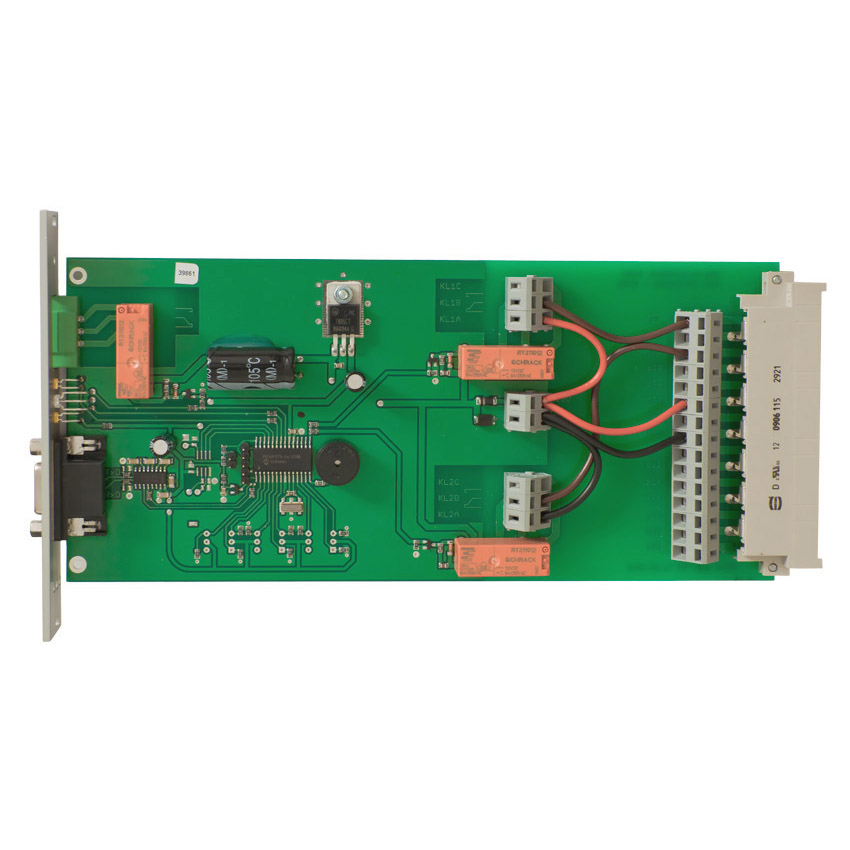

Abmessungen als Europakarte 220 × 100 × 23.2mm

Gewicht 210g

Schutzklasse IP42

Temperaturbereich 0 - 50°C

Funktionsweise

Der Watchdog besteht aus einem Hardwaremodul, das mittels seriellen Kabels mit dem Computer verbunden wird und aus der Watchdog-Software. Die Spannungsversorgung oder die Reset-Taste des Computers wird über das Hardwaremodul geschaltet. Dadurch kann der Computer zu einem Neustart gezwungen werden, falls der softwaremäßige Restart fehlschlägt. Das Programm ist einfach zu bedienen. Der Anwender muss das Verzeichnis definieren, welches vom zu überwachenden Programm benutzt wird und die Schnittstelle, über die das Hardwaremodul mit dem Computer verbunden ist. Außerdem ist ein Zeitraum festzulegen, in dem die jeweils nächste Datei geschrieben werden soll. Das zu überwachende Programm muss vor der Watchdog-Software gestartet werden.

Das Watchdog-Programm übermittelt regelmäßig Signale an das Hardwaremodul. Wenn innerhalb des festgelegten Zeitraumes keine neue Datei geschrieben wird, dann stellt das Programm das Senden ein. Das Hardwaremodul signalisiert den Fehler durch einen periodischen Signalton. Jetzt beginnt die Fehlerbehandlung. Das Programm versucht den Computer neu zu starten. Wenn das erfolgreich ist, dann beginnt das Programm nach dem Neustart wieder Signale an den Watchdog zu senden. Dadurch wird der Signalton des Hardwaremodules abgeschaltet und der Überwachungszyklus neu gestartet. Wenn das Programm den Computer nicht innerhalb von 5 Minuten neu starten kann, wird durch das Hardwaremodul der Neustart erzwungen, indem es die Spannungsversorgung des Computers für 40 Sekunden unterbricht.

Wenn das zu überwachende Programm nicht in einen funktionsfähigen Zustand versetzt werden kann, wiederholt sich die Fehlerbehandlung periodisch im vorgegebenen Zeitabstand. Sollte sich das Betriebssystem während eines vom Hardwaremodul erzwungenen Neustarts aufhängen, dann wird nach jeweils einer Stunde die Spannungsversorgung erneut unterbrochen. Das gleiche gilt, wenn das Watchdog-Programm während des Neustarts abstürzen sollte.
