Universal Pulsgeneratoren

RUP7

Die RUP7 Serie beinhaltet Strompulsgeneratoren die für Lastimpedanzen <<50 Ohm bzw. ist vordergründig für Lasten entworfen wurden, bei denen die induktive Komponente dominiert. Die Ausgänge der Geräte sind grundsätzlich potentialfrei und der Strom wird allpolig abgeschalten, so daß die in der Lastinduktivität vorhandene Energie in den Pulsgenerator zurückgespeist wird.

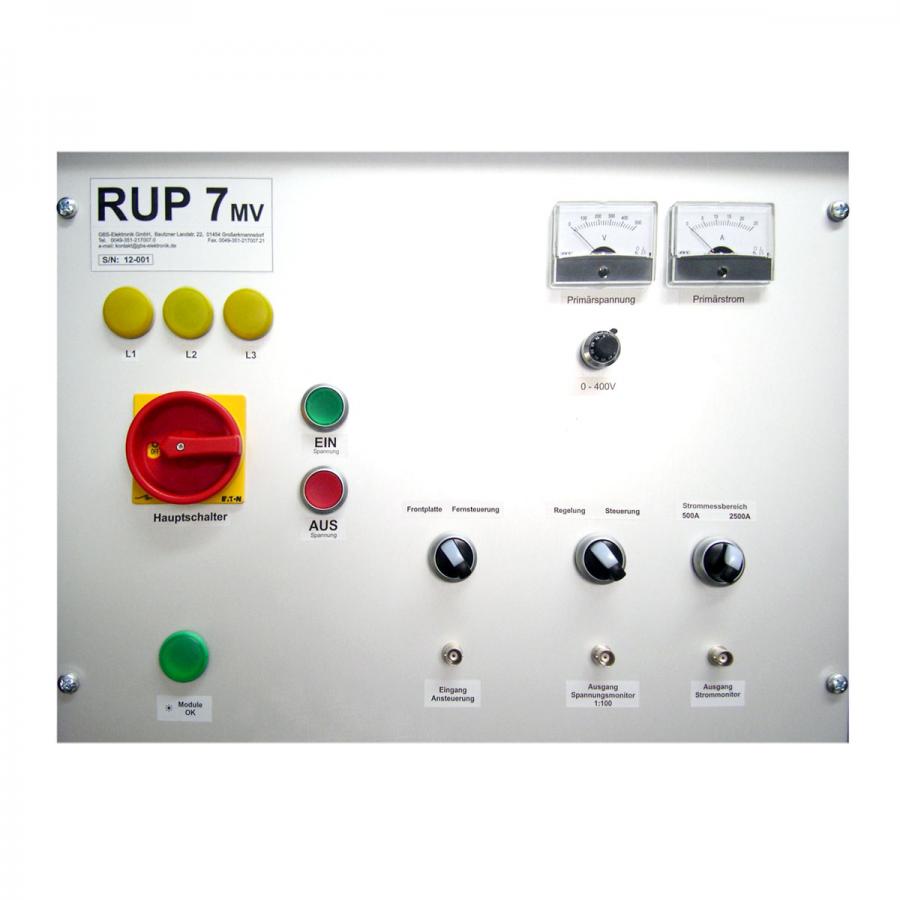

RUP7MV Bedienfeld

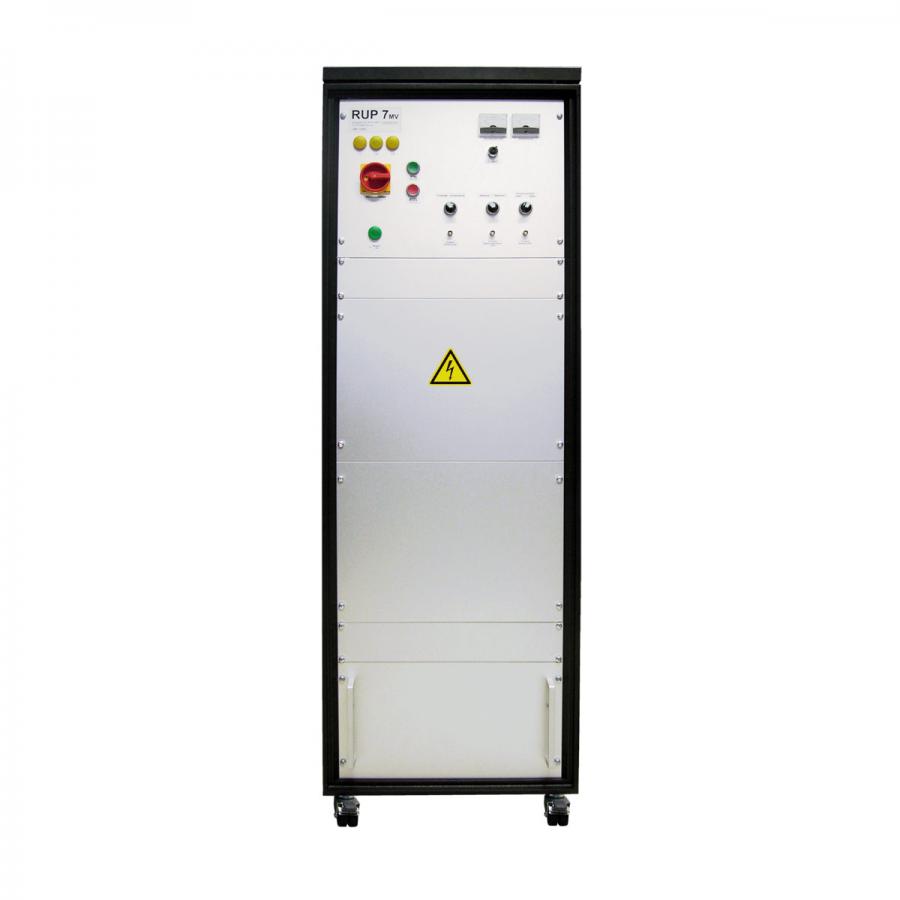

RUP7MV

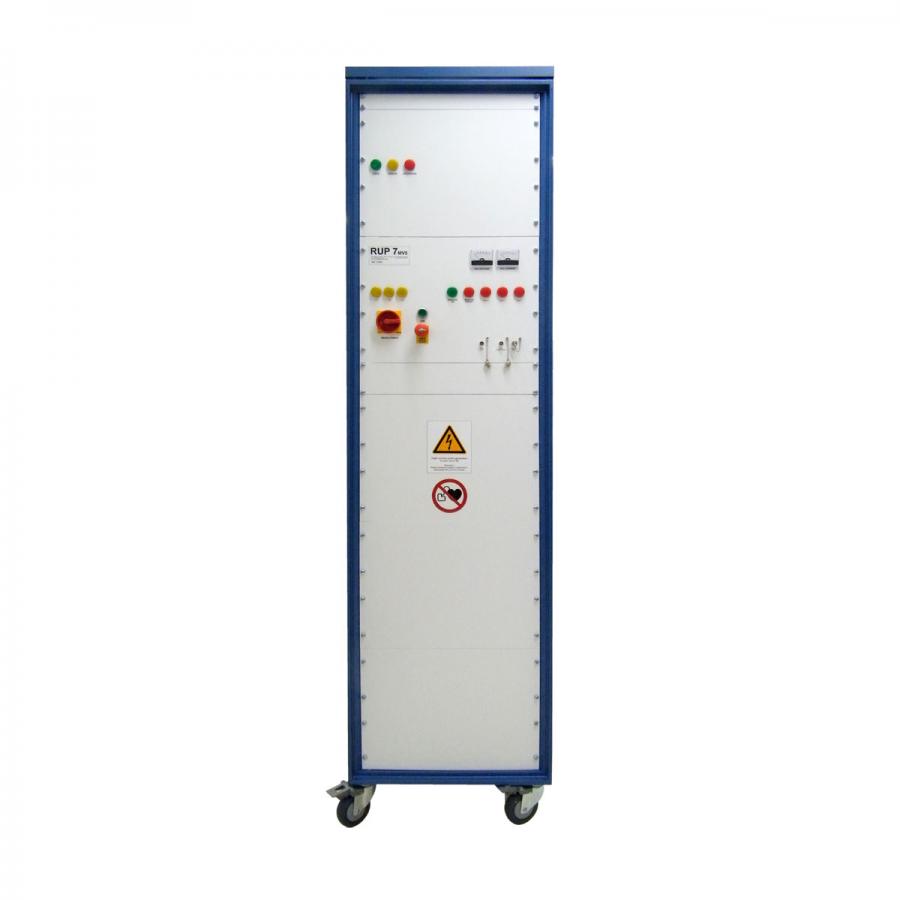

RUP7MV5

Die herausragenden Eigenschaften der RUP7 Serie sind:

Aktives, beidseitiges Abschalten mit Energierückführung in die Speicherkapazität
hoher Wirkungsgrad
individuelle Skalierbarkeit des Stromes
Schnelle Arc-Abschaltung
Ausgangsdrossel zur Stromanstiegsbegrenzung

Allgemeine Technische Daten:

Hochspannungen bis 1000V, einstellbar
Spitzenstrom 400A
Mittlere Leistung von 2.5kW
bis 30A mittlerer Ausgangsstrom
Typische Anstiegs-Zeit bei niederohmiger Last um 33us
Typische Anstiegs-Zeit bei hochohmiger Last um 0.1 – 0.5us
Tastverhältnis von 0% bis 100% möglich
Frequenzen bis zu 15kHz

Spezial Varianten:

Mittlere Leistung von 3.2kW
Modell mit 2 Betriebsarten: HV- oder HC-Puls optimiert U_max 1000V / 2000V | I_max200A / 400A
Modell als Prüfstromquelle für Lasten im mOhm Bereich
Ausführungen bis 2500A oder 5000A Spitzenpulsstrom

Anwendungen:

Plasmabeschichtung
Magnetronsputtern
PVD Bogenbeschichtung
Tests an Halbleiterkomponenten

Downloads RUP7 Serie

PDF Datenblatt RUP7 deutsch

PDF RUP7 mit 2 Betriebsarten (RUP7-2) deutsch

PDF RUP7 Spitzenstrom 5000A (RUP7MV5) deutsch

Weitere Varianten finden Sie im Downloadbereich >>
