Universal Pulsgeneratoren

RUP6 Bipolar

Der RUP6 bipolar besteht wie der normale RUP6 aus vielen in Kaskade geschalteten 1kV-Pulsmodulen, die parallel geladen und für den Puls in Reihe geschaltet werden. Nur beinhalten hier die Module nicht nur eine Halbbrücke, sondern eine Vollbrücke und können dadurch in beide Polaritäten in Reihe geschaltet werden. Auch hier wird primär nur ein 1kV-Primärnetzteil gebraucht. Die Pulsbreite ist in sehr weiten Grenzen frei wählbar und nur durch die gespeicherte Energie begrenzt.Typisch für den RUP6 bipolar ist auch die sequentielle Ansteuerung der Module; damit können dann nicht nur Pulsbreite und Frequenz, sondern auch die Anstiegszeit im weiten Bereich eingestellt werden.

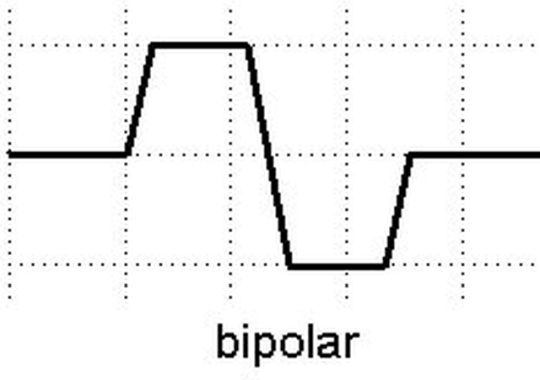

Eine typische Anwendung für den RUP6 bipolar sind kapazitive Lasten bzw. Isolationstests für Hochspannung mit entsprechender Frequenz. Die Pulsgeneratoren der Serie RUP6 bipolar können wahlweise positive Pulse, negative Pulse, oder einen negativen Puls unmittelbar folgend auf einen positiven Puls ausgeben.

Die herausragenden Eigenschaften der RUP6 Bipolar Serie sind:

Trapezförmiger Puls mit aktivem Abschalten
Pulslänge, Frequenz, Amplitude und Anstiegszeit im weitem Bereich frei einstellbar
Hoher Wirkungsgrad
Individuelle Skalierbarkeit der Spannung
Schnelle Arc-Abschaltung.
Ausgangsdrossel zur Minimierung von Schaltverlusten

Allgemeine Technische Daten:

Modelle mit Hochspannungen von +/-8kV +/-18kV und +/-25kV, wurden gebaut, andere Spannungen auf Anfrage möglich.
50A Pulsstrom maximal
3A mittlerer Effektivstrom
Anstiegszeit im Bereich 0.6...60µs
2kW Ausgangsleistung
Frequenzen bis zu 2.5kHz

Downloads RUP6 bipolar Serie

PDF RUP6 Bipolar (RUP6-25bipv6) englisch

PDF RUP6 Bipolar (RUP6-18bipv6) englisch

PDF RUP6 Bipolar (RUP6-8bipv8) englisch

Weitere Varianten finden Sie im Downloadbereich >>
