NScan

Gerätegruppe: Neutronenzähler mit Motorkontrolleinheit

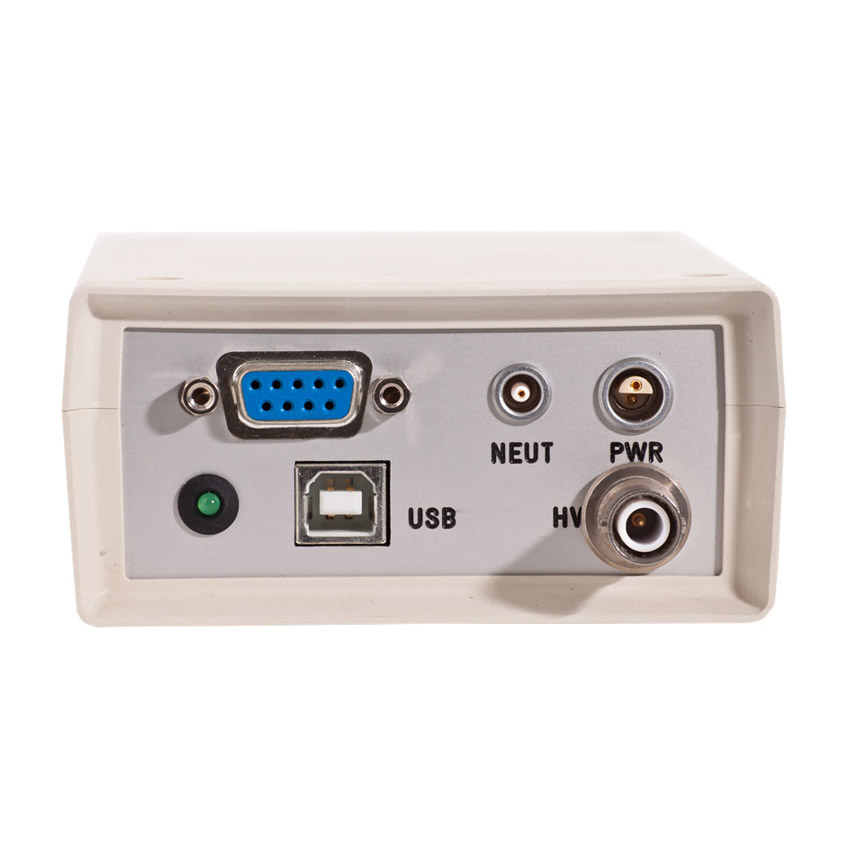

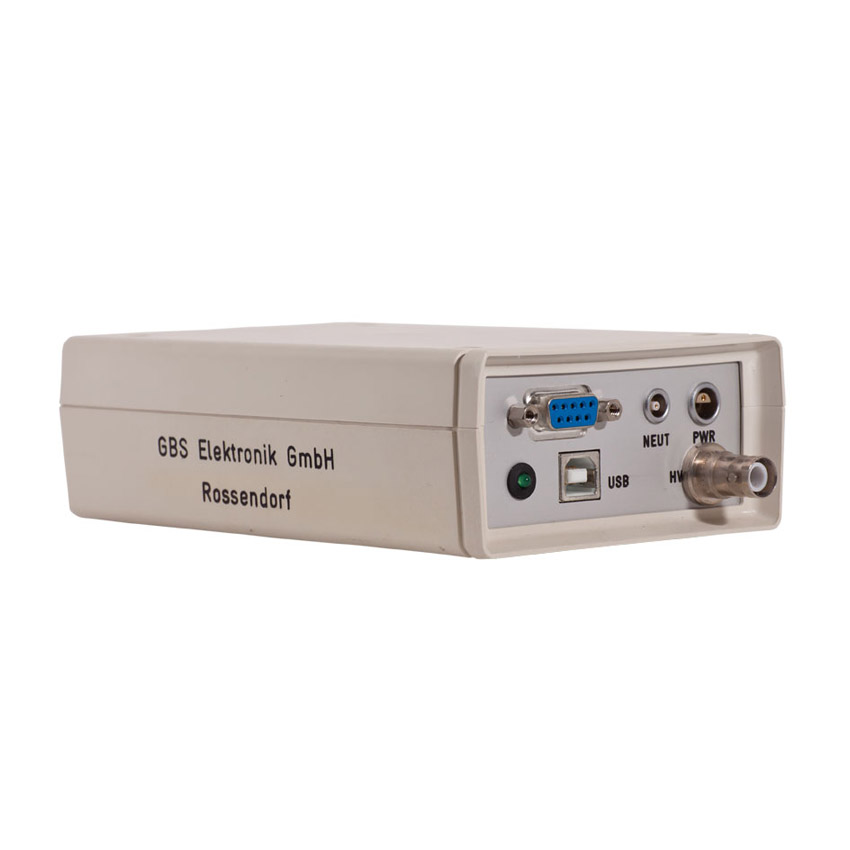

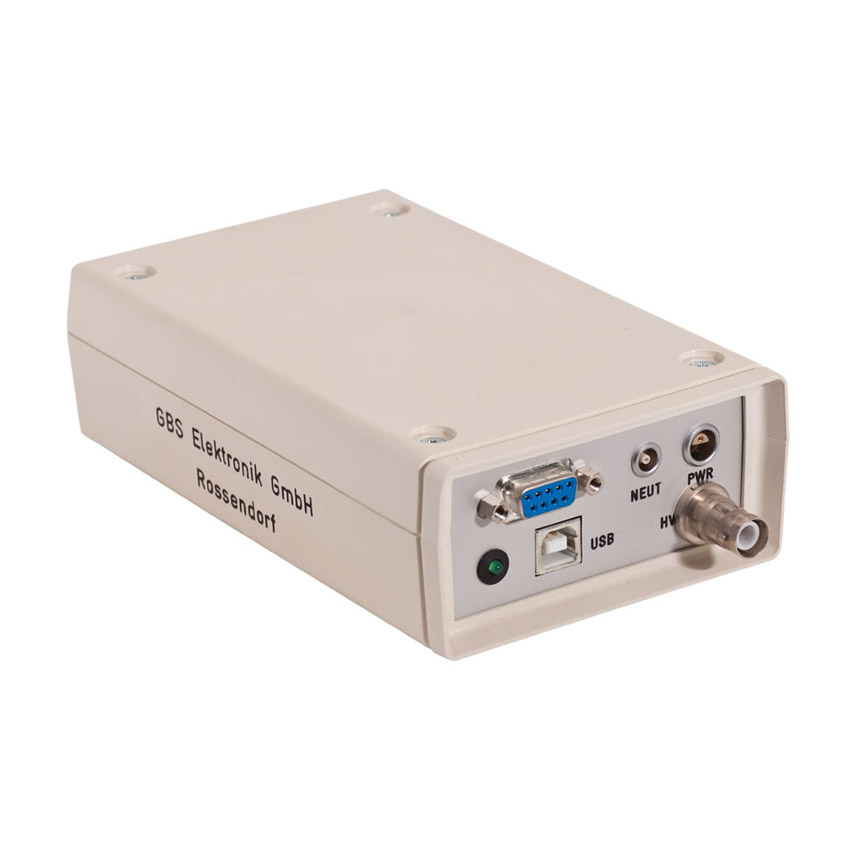

NScan ist ein computergesteuertes Gerät, welches Signale von Zähldetektoren (Neutronen-Zähler, Geiger-Müller-Zählrohr, etc.) messen kann. Der NScan verfügt über eine Motorkontrolleinheit, mit der die Bewegung des Detektors gesteuert werden kann. Eine Hauptanwendung von NScan sind automatisierte Verifikationsmessungen an Lagerstätten von Atommüll. Die Kommunikation und Stromversorgung erfolgt über den USB-Port des Computers.

Technische Daten

Allgemein

Abmessungen 170 × 95 × 46mm

Versorgung USB - High Power Device

Art der Verbindung USB 1.1

Betriebstemperaturbereich 0 - 40 °C

Luftfeuchtigkeit bis zu 100 %. ohne Kondensation

Schutzklasse IP42

Zähler Eingang

Eingangspegel Lo 0V - 0.8V

Eingangspegel Hi 2.0V - 5.5V

Pulsweite >100ns

Totzeit <500ns

Anzahl Zeitkanäle 65536

Messzeit pro Kanal 0.2s - 51s (Schrittweite 0.2s)

Kanaltiefe 24bit (16Mcounts)

Versorgung Vorverstärker

Ausgangsspannung 5V ± 5% oder 12V ± 5% (auswählbar über internen Schalter)

Ausgangsstrom 50mA, kurzschlussfest

Hochspannungsversorgung

Ausgangsspannung 0V - 2000V

Ausgangsleistung <1W

Motorkontrolleinheit

Eingangspegel Lo 0V - 0.8V

Eingangspegel Hi 2.0V - 5.5V

Ausgangspegel Lo 0V - 0.6V

Ausgangspegel Hi 5.0V - 5.5V

Pulsweite Start / Stopp 1ms

Pulsweite INC_PULSE Zähler >500ns

Pulsweite STOP_IN >1.5ms

Zähltiefe des INC_PULSE Counter 16bit (max. 65536 Puls möglich für ein Scan)
