MCA527 nano/nano+

Gerätegruppe: Digitale Vielkanalanalysatoren

Der MCA527 nano / nano+ ist ein ultrakleiner Mehrkanal-Analysator für Anwendungen mit sehr begrenztem Platzangebot sowie Anforderungen an einen geringen Stromverbrauch. In Verbindung mit einem Detektor und einem Vorverstärker ist es möglich, ein ultrakompaktes Spektrometer zu realisieren. Mehrere MCA527nano können zu einem Hochleistungsspektrometer kombiniert werden. Die Standardversion verfügt über eine 4k-Kanalauflösung. Die MCA527nano+ Version ist für hochauflösende Systeme gedacht und verfügt über eine Kanalauflösung von bis zu 16k sowie zusätzliche Betriebsmodi.

MCA527 nano/nano+

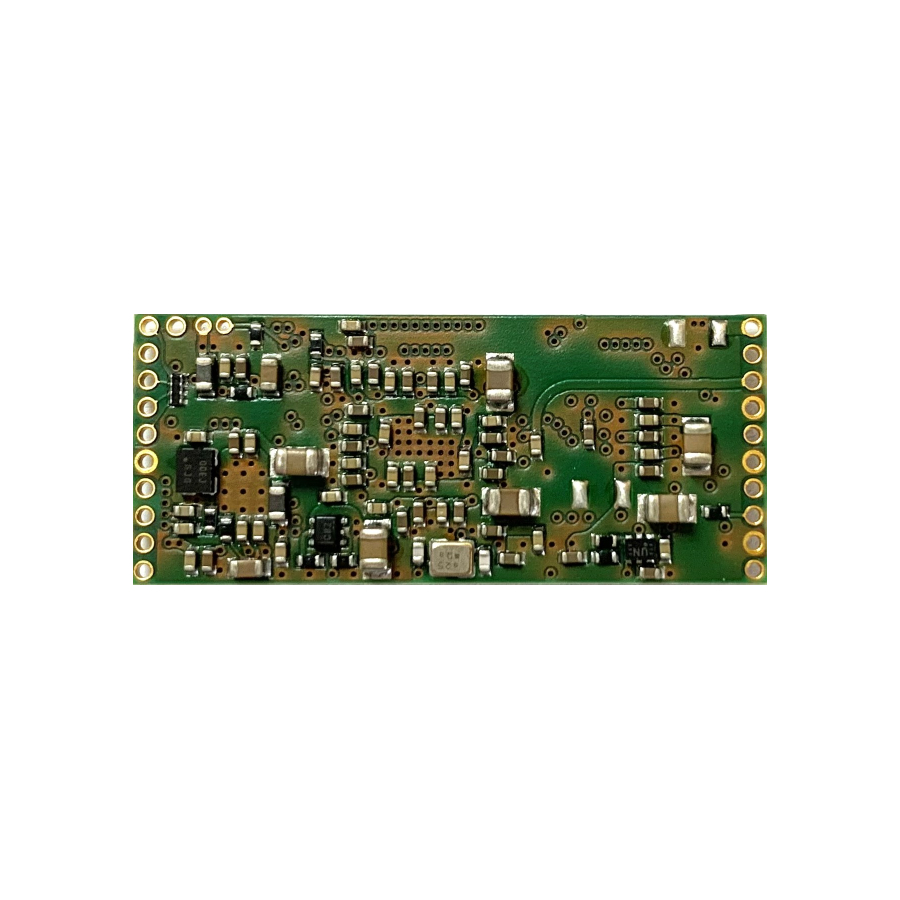

MCA527nano/nano+ Rückseite
MCA527 nano/nano+

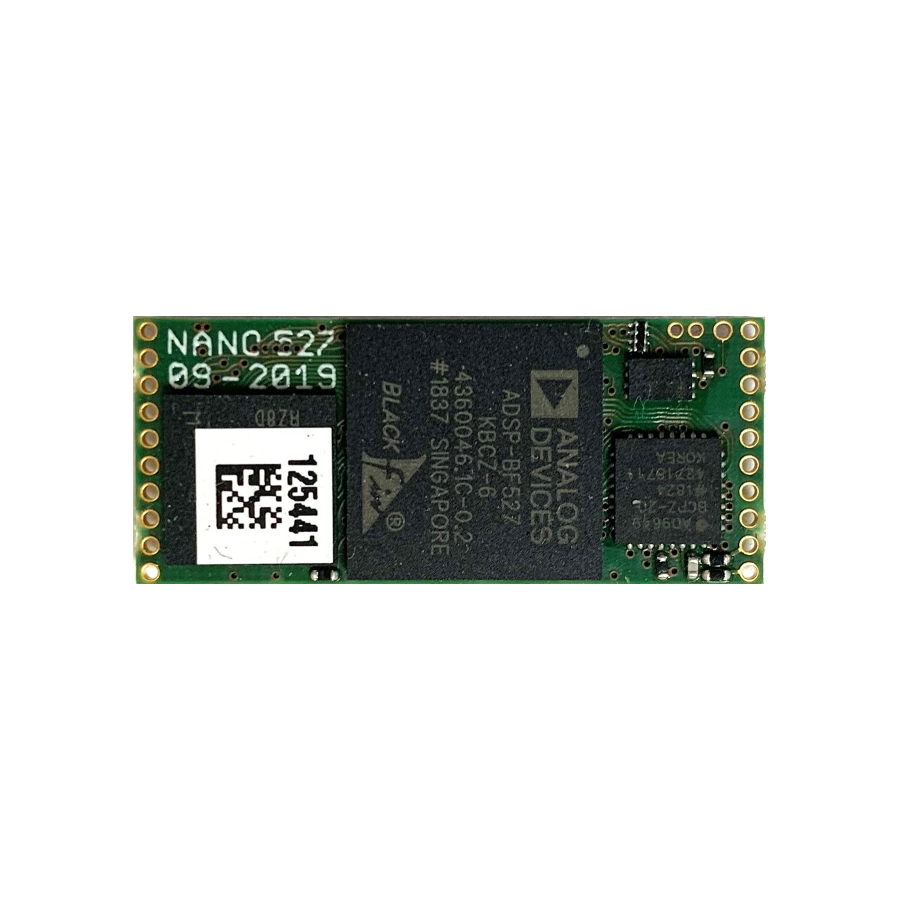

MCA527nano/nano+ Vorderseite

Mechanische Eigenschaften

Abmessungen 30mm x 12.8mm x 3mm

Gewicht der Leiterplatte  2g

Betriebstemperaturbereich -40°C to 70°C

Luftfeuchtigkeit bis zu 90 %, ohne Kondensation

Schutzklasse IP00, EMC konform

Hauptmerkmale

  • Bis zu 4k / 16k (nano+) Kanäle Auflösung
  • Ultra kleine Abmessungen
  • Kanalsplitting
  • Sehr geringe Leistungsaufnahme von 0.175W
  • 14bit ADC mit bis zu 20MS/s
  • Peakstabilisierung
  •  UART Interface, 4x digital I/O
  • Zusätzliche Spannungsausgänge auf der Platine

Downloads für MCA527nano/nano+

PDF Datenblatt MCA527nano /nano+

PDF Erweitertes Datenblatt MCA527nano /nano+

PDF MCA527 List Mode Informationen
