Vielkanalanalysatoren

MCA527 microE /microE+

Gerätegruppe: Digitale Vielkanalanalysatoren

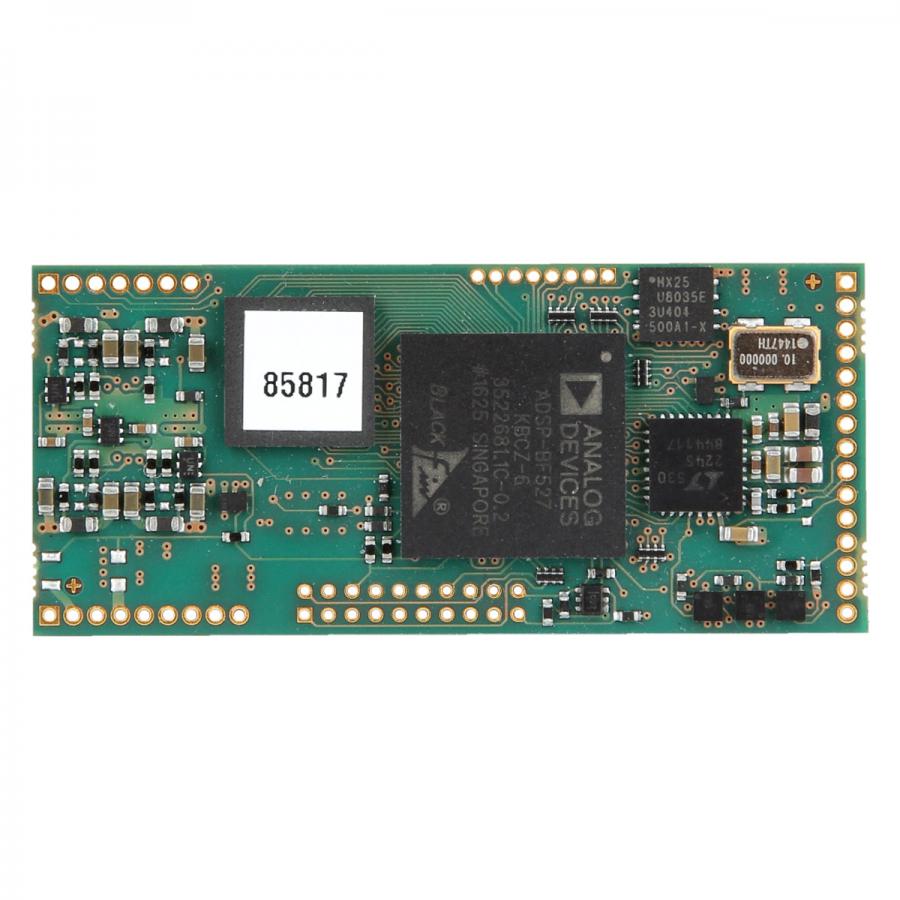

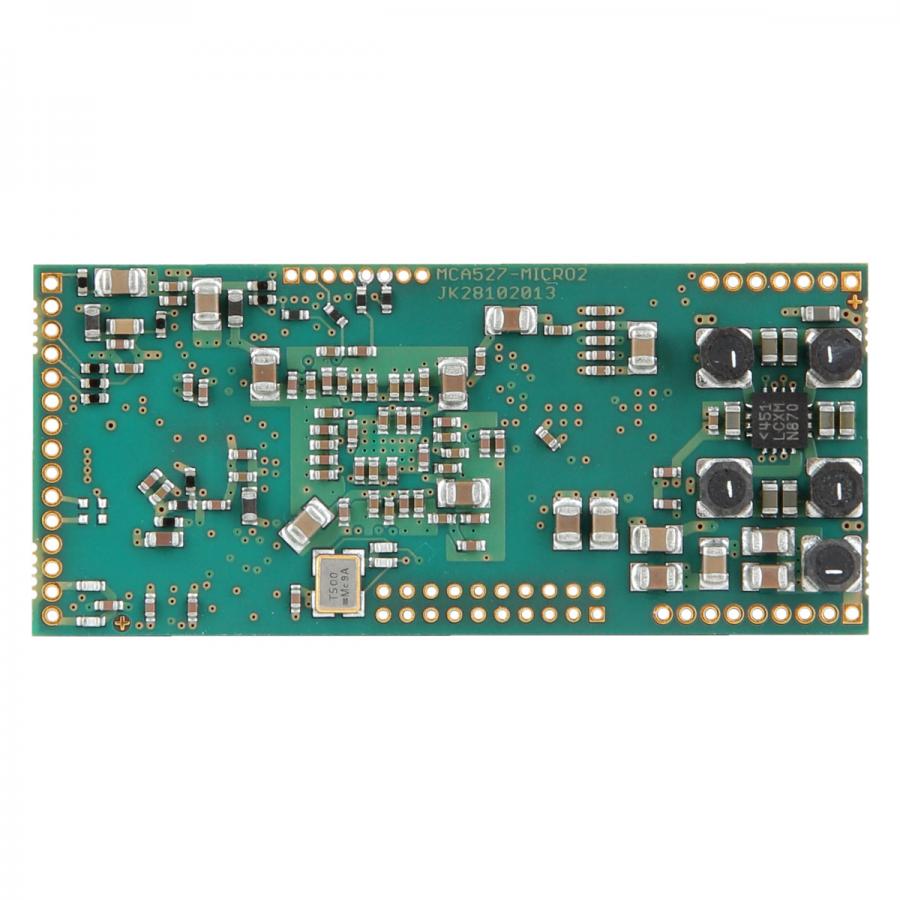

Der MCA527 microE /microE+ ist eine kostengünstige Vielkanalanalysator-Platine im Mikroformat. Sie ist so klein, dass sie direkt in ein Detektorgehäuse integriert werden kann. Die Leiterplatte bietet verschiedene Schnittstellen wie RMII (Ethernet) und TTL UART. Der MCA527 microE+ operiert mit einer Auflösung von bis zu 16k Kanälen und bietet zusätzliche Operationsmodi.

MCA527 microE / microE+

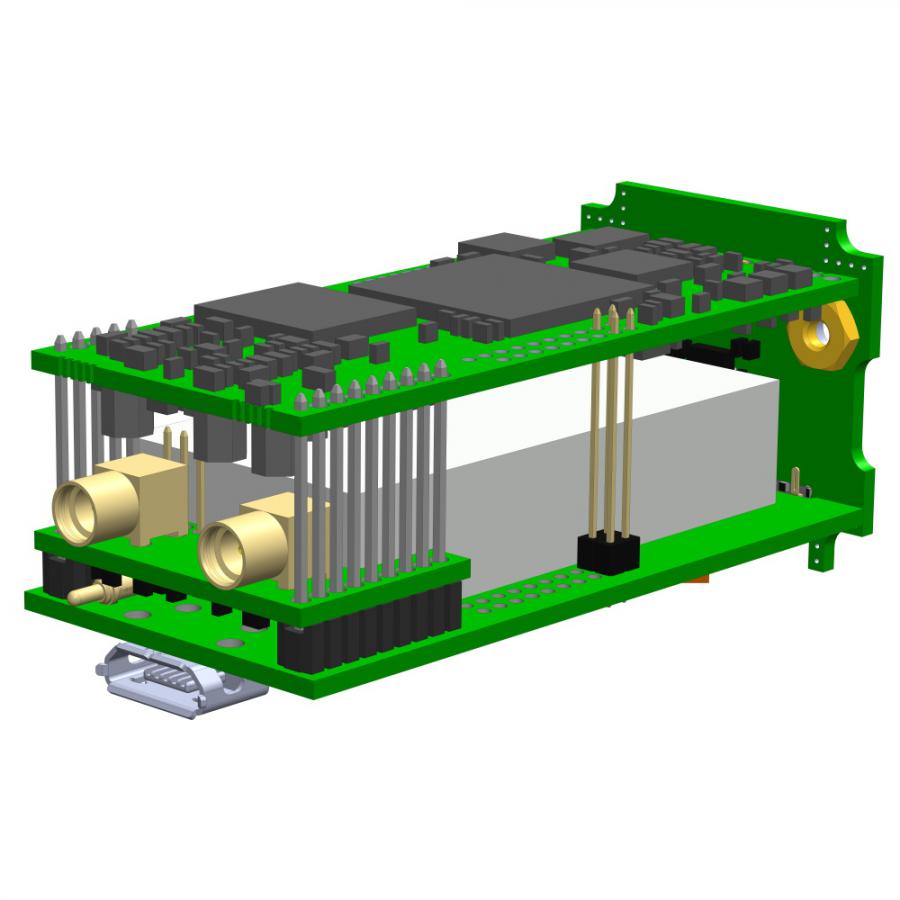

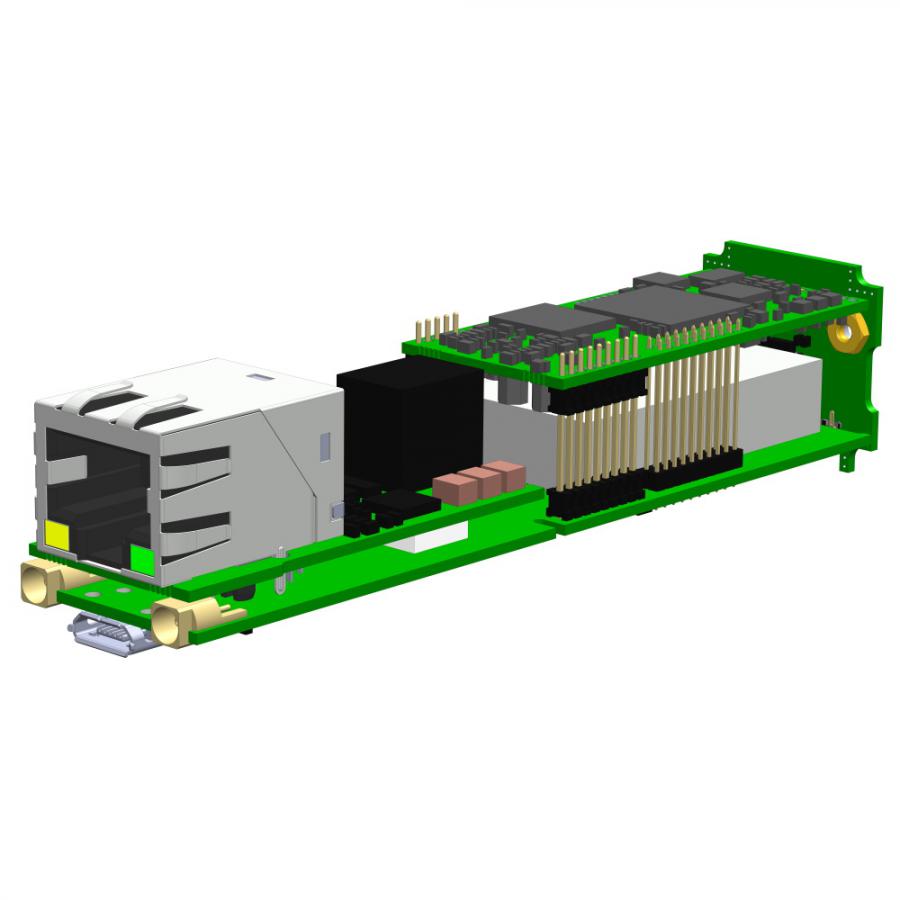

MCA527 microE / microE+ with Add-on boards. Together with a detector module, this combination corresponds to a spectrometer with USB-, Ethernet and GPIO interfaces

MCA527 microE / microE+ with Add-on boards. Together with a detector module, this combination corresponds to a spectrometer with an RS485 interface

MCA527 microE / microE+ with Add-on boards. Together with a detector module,this combination corresponds to a spectrometer with an USB-and GPIO Interface

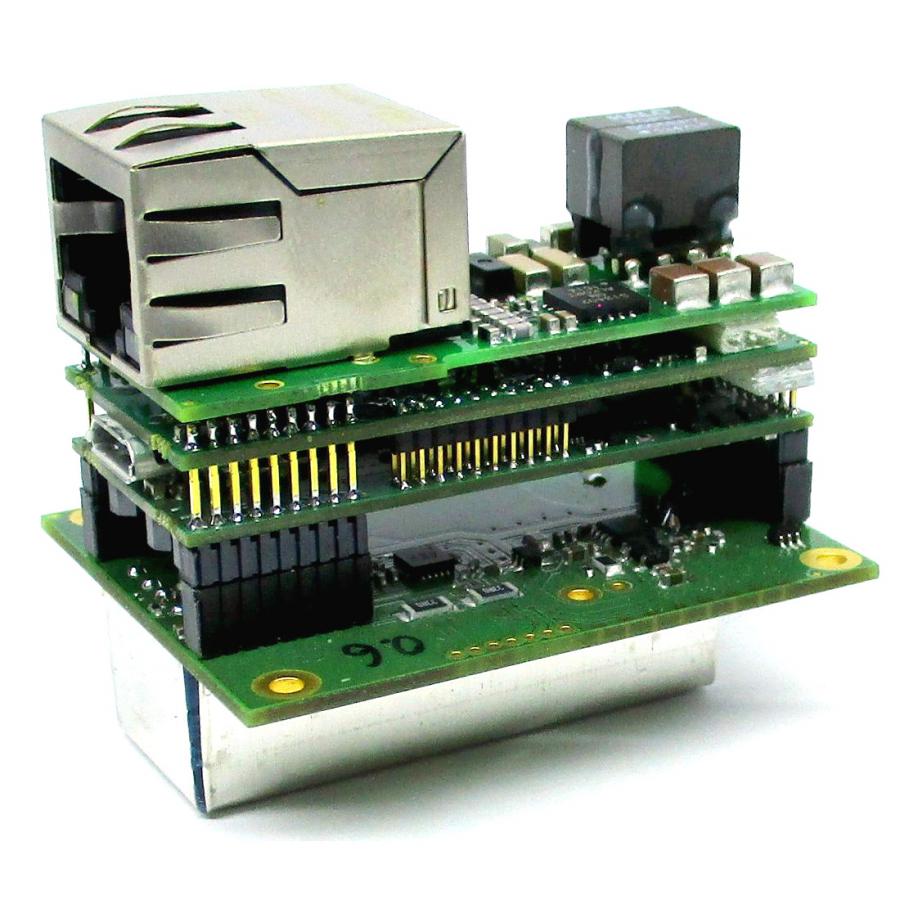

MCA527 microE / microE+ with Add-on boards. Together with a scintillation detector, this combination corresponds to a spectrometer with USB and Ethernet interfaces.

Mechanische Eigenschaften

Abmessungen 45mm x 20mm x 5mm

Gewicht des Moduls 5g

Betriebstemperaturbereich 0°C - 50°C

Luftfeuchtigkeit bis zu 90 %, ohne Kondensation

Schutzklasse IP00, EMC konform

Hauptmerkmale

Bis zu 4k / 16k (microE+) Kanäle Auflösung

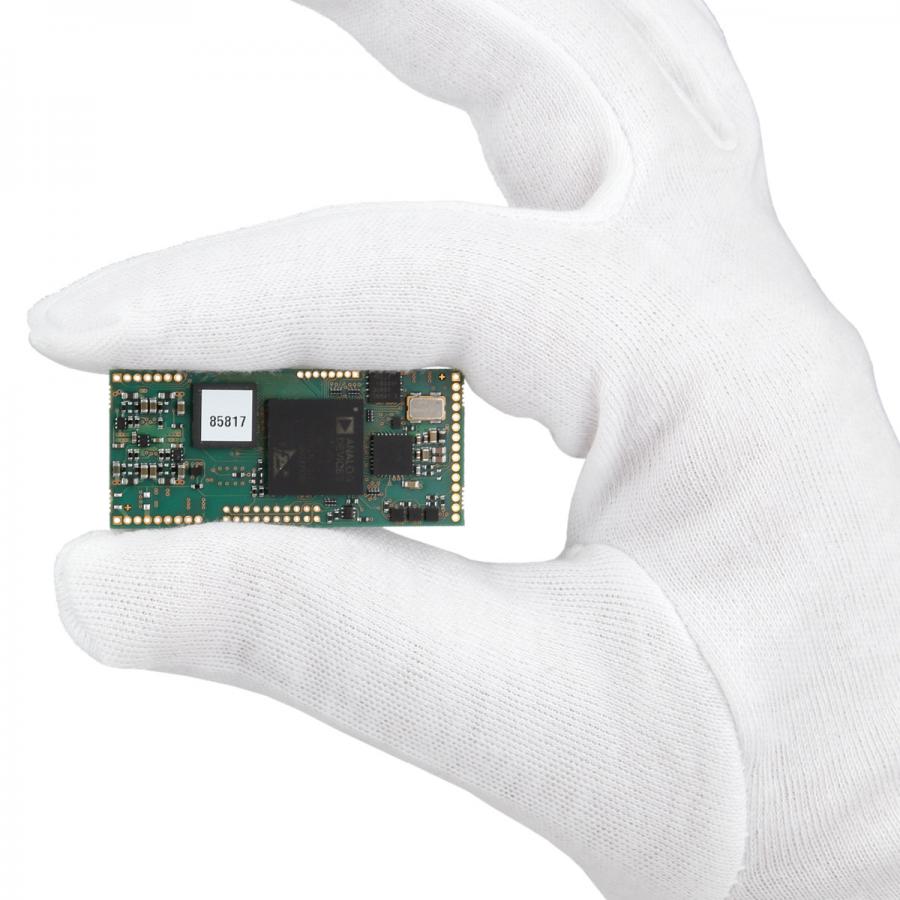

Sehr kleine Abmessungen
Kanalsplitting
Sehr geringe Leistungsaufnahme von 0.3W
Datenerfassung mit 14bit ADC bei 10MS/S
Peakstabilisierung
RMII(Ethernet) sowie TTL UART Schnittstellen auf der Platine
Zusätzliche Spannungsausgänge auf der Platine
Zusatzplatinen als Add-on verfügbar

Downloads für MCA527 microE /microE+

PDF Datenblatt MCA527 microE /microE+ englisch

PDF Erweitertes Datenblatt / Add - on Guide MCA527 microE /microE+ englisch

PDF MCA527 List Mode Informationen
